23-shackle

一、船用卸扣(GB559-87) ?SHIP’S SHACKLE

安全工作負荷	規 ? ? ? ? ?格
S.W.L kN(t)	TYPE ? D1 ?D2 ?D3 ?D4
	d	d1	B	H
3.92（0.40）	9	8	13	33
4.90（0.50）	10	9	14	36
6.27（0.64）	12	10	16	41
7.84（0.80）	14	12	18	46.5
9.80（1.00）	15	13	20	51.5
12.25（1.25）	17	15	22	57.5
15.68（1.60）	19	17	25	64.5
19.60（2.00）	21	19	28	72.5
24.50（2.50）	24	21	31	81
31.36（3.20）	27	24	35	91.5
39.20（4.00）	30	26	40	102
49.00（5.00）	33	29	44	113.5
61.74（6.30）	37	33	50	127.5
78.40（8.00）	42	37	56	144
98.00（10.00）	47	41	63	161.5
122.50（12.50）	53	46	70	180.5
156.80（16.00）	60	52	79	204
196.00（20.00）	67	59	89	228.5
245.00（25.00）	75	65	99	253.5
313.60（32.00）	84	74	112	289
392.00（40.00）	94	83	125	322
490.00（50.00）	106	92	140	361
617.40（63.00）	119	104	157	405.5
784.00（80.00）	134	117	177	457

安全工作負荷	規 ? ? ? ? ?格
S.W.L kN(t)	TYPE ?O1 ?O2 ?O3 ?O4
	d ?	d1 ?	D ?	B ?	H ?
3.92（0.40）	10	9	22	13	37.5
4.90（0.50）	11	10	24	14	40.5
6.27（0.64）	12	11	28	16	46
7.84（0.80）	14	13	31	18	52
9.80（1.00）	16	14	34	20	58
12.25（1.25）	18	16	38	22	64
15.68（1.60）	20	18	43	25	73
19.60（2.00）	22	20	48	28	81
24.50（2.50）	25	23	53	31	90.5
31.36（3.20）	28	25	60	35	103
39.20（4.00）	31	28	67	40	114.5
49.00（5.00）	35	32	75	44	128.5
61.74（6.30）	39	36	84	50	143.5
78.40（8.00）	44	40	95	56	162
98.00（10.00）	49	45	106	63	181.5
122.50（12.50）	55	50	119	70	202.5
156.80（16.00）	62	56	135	79	229
196.00（20.00）	69	63	150	89	255.5
245.00（25.00）	77	70	168	99	286.5
313.60（32.00）	87	80	190	112	323.5
392.00（40.00）	98	89	213	125	362
490.00（50.00）	109	99	248	140	404.5
617.40（63.00）	123	112	267	157	455.5
784.00（80.00）	138	126	301	177	513

安全工作負荷	規 ? ? ? ? ?格
S.W.L kN(t)	TYPE ?OE1 ?OE2 ?OE3 ?OE4
	d?	d1?	D?	B?	H?
3.92（0.40）	11	10	22	18	50.5
4.90（0.50）	12	11	24	20	56
6.27（0.64）	14	13	28	23	64.5
7.84（0.80）	15	14	30	25	70
9.80（1.00）	17	16	34	28	79.5
12.25（1.25）	19	18	38	32	88.5
15.68（1.60）	22	20	44	36	101
19.60（2.00）	25	23	50	40	112.5
24.50（2.50）	28	25	56	45	126.5
31.36（3.20）	31	29	62	51	141.5
39.20（4.00）	35	32	70	57	159.5
49.00（5.00）	39	36	78	63	177.5
61.74（6.30）	44	40	88	71	200
78.40（8.00）	49	45	98	80	224.5
98.00（10.00）	55	50	110	90	251.5
122.50（12.50）	62	56	124	100	281
156.80（16.00）	70	64	140	113	318
196.00（20.00）	78	71	150	126	355
245.00（25.00）	87	79	174	142	397.5

二、合金鋼卸扣（CB*3061-87） ALLOY STEEL SHACKLE

	規格	安全工作負荷	B	d	d1	S
? ? ? ? ? ? ? ? ? D型	TYPE	S.W.L ?kN (t)	mm
	D5	49(5)	44	26	23	97
	D6.3	62(6.3)	50	29	26	109
	D8	78(8)	56	33	29	123
	D10	98(10)	63	37	33	138
	D12.5	123(12.5)	70	42	36	154
	D16	157(16)	79	47	41	174
	D20	196(20)	89	52	46	195
	D25	245(25)	99	59	51	218
	D32	314(32)	112	66	58	247
	D40	392(40)	125	74	65	275
	D50	490(50)	140	83	72	308
	D63	617(63)	157	93	81	346
	D80	784(80)	177	105	91	390
	D100	980(100)	200	118	102	436
	D125	1225(125)	221	132	114	490

	規格	安全工作負荷	B	d	d1	2R	S
? ? ? ? ? ? ? ?C型	TYPE	S.W.L ?kN (t)	mm
	C5	49(5)	44	28	26	75	111
	C6.3	62(6.3)	50	32	29	84	124
	C8	78(8)	56	36	33	95	140
	C10	98(10)	63	40	36	106	157
	C12.5	123(12.5)	70	44	41	119	175
	C16	157(16)	79	50	46	135	198
	C20	196(20)	89	56	51	150	221
	C25	245(25)	99	63	57	168	248
	C32	314(32)	112	71	65	190	280
	C40	392(40)	125	79	72	213	313
	C50	490(50)	140	89	81	248	350
	C63	617(63)	157	100	91	267	394
	C80	784(80)	177	112	102	301	444
	C100	980(100)	200	126	114	340	500
	C125	1225(125)	221	141	128	380	560

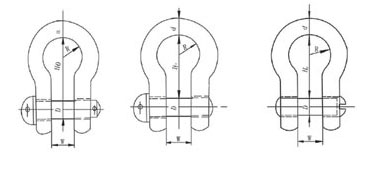

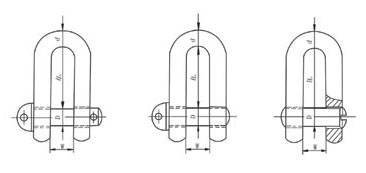

三、工程船索具卸扣 ?SHACKLES

規格			安全工作負荷S.W.L ?kN (t)	W	D	d	Ho
TYPE			安全工作負荷S.W.L ?kN (t)	mm
ZA1	ZB1	ZC1	1	18	12	11	39
ZA1.25	ZB1.25	ZC1.25	1.25	20	13	12	44
ZA1.6	ZB1.6	ZC1.6	1.6	22	15	13	48
ZA2	ZB2	ZC2	2	26	17	15	57
ZA2.5	ZB2.5	ZC2.5	2.5	28	19	17	61
ZA3.2	ZB3.2	ZC3.2	3.2	34	21	19	75
ZA4	ZB4	ZC4	4	36	23	21	79
ZA5	ZB5	ZC5	5	38	25	23	83
ZA6.3	ZB6.3	ZC6.3	6.3	40	29	26	88
ZA8	ZB8	ZC8	8	44	32	29	96
ZA10	ZB10	ZC10	10	48	36	33	106
ZA12.5	ZB12.5	ZC12.5	12.5	54	40	36	118
ZA16	ZB16	ZC16	16	60	44	40	132
ZA20	ZB20	ZC20	20	65	48	45	143
ZA25	ZB25	ZC25	25	75	55	50	165
ZA32	ZB32	ZC32	32	80	62	56	176
ZA40	ZB40	ZC40	40	90	69	63	198
ZA50	ZB50	ZC50	50	95	77	70	209
ZA63	ZB63	ZC63	63	100	85	75	220
ZA80	ZB80	ZC80	80	110	94	85	242
ZA100	ZB100	ZC100	100	125	105	95	275
ZA130	ZB130	ZC130	132	135	120	110	297

規格			安全工作負荷	W	D	d	Ho	2R
TYPE			S.W.L ?kN (t)	mm
YA1	YB1	YC1	1	18	13	12	39	30
YA1.25	YB1.25	YC1.25	1.25	20	14	13	44	34
YA1.6	YB1.6	YC1.6	1.6	22	17	15	48	37
YA2	YB2	YC2	2	26	19	17	57	44
YA2.5	YB2.5	YC2.5	2.5	28	21	19	61	47
YA3.2	YB3.2	YC3.2	3.2	34	24	22	75	57
YA4	YB4	YC4	4	36	28	25	79	61
YA5	YB5	YC5	5	38	30	27	83	64
YA6.3	YB6.3	YC6.3	6.3	40	33	30	88	68
YA8	YB8	YC8	8	44	37	34	96	74
YA10	YB10	YC10	10	48	42	38	106	81
YA12.5	YB12.5	YC12.5	12.5	54	46	42	118	91
YA16	YB16	YC16	16	60	52	48	132	102
YA20	YB20	YC20	20	65	60	54	143	110
YA25	YB25	YC25	25	75	66	60	165	127
YA32	YB32	YC32	32	80	75	68	176	136
YA40	YB40	YC40	40	90	82	75	198	153
YA50	YB50	YC50	50	95	94	85	209	161
YA63	YB63	YC63	63	100	105	95	220	170
YA80	YB80	YC80	80	110	115	105	242	187

四、掣錨螺旋扣 TURNBUCKLE FOR ANCHOR STOPPER

ISSA CODE	規格 ?Type	d	L	b	d1
	2	M16	230	12	13
	5	M24	300	16	20
	6	M27	360	18	23
	8	M30	400	20	26
	10	M33	430	22	29
	12.5	M36	450	28	32
	16.5	M42	470	30	36
	21.5	M48	510	34	42
	26	M52	530	36	47
	31	M56	570	39	51

日式卸扣(JIS B2801) ? ? SHACKLES

ISSA CODE	規格	d	W	L	d1	安全工作負荷S.W.LTON
ISSA CODE	TYPE	mm				安全工作負荷S.W.LTON
230101	34	34	50	116	40	7
230102	36	36	54	123	42	8
230103	38	38	57	129	46	9
230104	40	40	60	136	48	10
230105	42	42	63	142	51	11
230106	44	44	66	149	54	12
230107	46	46	68	156	56	13
230108	48	48	72	163	58	14
230109	50	50	75	170	60	15
230110	55	55	83	187	65	18
230111	60	60	90	205	70	22
230112	65	65	98	221	77	26
230113	70	70	105	238	83	30
230114	75	75	112	255	90	35
230115	80	80	120	272	96	40
230116	85	85	128	289	102	45
230117	90	90	135	306	108	50

ISSA CODE	規格	d	W	L	d1	d2	安全工作負荷
ISSA CODE	TYPE	mm					S.W.L(TON)
230121	20	20	31	68	24	M24	2.5
230122	22	22	34	75	26	M24	3
230123	24	24	39	81	30	M30	3.6
230124	26	26	41	88	32	M30	4.2
230125	28	28	43	95	34	M33	4.8
230126	30	30	45	102	36	M36	5.4
230127	32	32	48	109	38	M36	6.2
230128	34	34	50	116	40	M39	7
230129	36	36	54	123	42	M42	8
230130	38	38	57	129	46	M45	9
230131	40	40	60	136	48	M48	10
230132	42	42	63	142	51	M48	11
230133	44	44	66	149	54	M48	12
230134	46	46	68	156	56	M48	13
230135	48	48	72	163	58	M56	14
230136	50	50	75	170	60	M56	15
230137	55	55	83	187	65	M64	18
230138	60	60	90	205	70	M64	22
230139	65	65	98	221	77	M72	26
230140	70	70	105	238	83	M80	30
230141	75	75	112	255	90	M80	35
230142	80	80	120	272	96	M90	40
230143	85	85	128	289	102	M90	45
230144	90	90	135	306	108	M100	50

ISSA CODE	規格	d	W	L	d1	d2	安全工作負荷
ISSA CODE	TYPE	mm					S.W.L(TON)
230151	6	6	11	20	8	M8	0.2
230152	8	8	14	27	10	M10	0.35
230153	10	10	17	34	12	M12	0.6
230154	12	12	20	40	15	M14	0.9
230155	14	14	24	47	17	M16	1.2
230156	16	16	26	54	19	M18	1.5
230157	18	18	29	61	21	M20	2
230158	20	20	31	68	24	M24	2.5
230159	22	22	34	75	26	M24	3
230160	24	24	39	81	30	M30	3.6
230161	26	26	41	88	32	M30	4.2
230162	28	28	43	95	34	M33	4.8
230163	30	30	45	102	36	M36	5.4
230164	32	32	48	109	38	M36	6.2
230165	34	34	50	116	40	M39	7
230166	36	36	54	123	42	M42	8
230167	38	38	57	129	46	M45	9
230168	40	40	60	136	48	M48	10

ISSA CODE	規格	d	W	L	d1	d2	安全工作負荷
ISSA CODE	TYPE	mm					S.W.L(TON)
230171	10	10	20	34	12	M12	0.4
230172	12	12	24	40	15	M14	0.6
230173	14	14	28	47	17	M16	0.8
230174	16	16	32	54	20	M20	1
230175	20	20	40	68	24	M24	1.5
230176	22	22	44	74	27	M27	2
230177	24	24	48	81	29	M27	2.5
230178	26	26	52	88	32	M30	3
230179	28	28	56	95	34	M33	3.5
230180	30	30	60	102	36	M36	4
230181	34	34	68	115	42	M42	5
230182	38	38	76	129	45	M45	6
230183	40	40	80	136	48	M48	7
230184	42	42	84	142	51	M48	8
230185	48	48	96	163	58	M56	10
230186	52	52	104	177	62	M56	12
230187	58	58	116	198	68	M64	15

ISSA CODE	規格	d	W	L	d1	安全工作負荷
ISSA CODE	TYPE	mm				S.W.LTON
230201	34	34	50	156	40	7
230202	36	36	54	169	42	8
230203	38	38	57	175	46	9
230204	40	40	60	188	48	10
230205	42	42	63	194	51	11
230206	44	44	66	203	54	12
230207	46	46	68	212	56	13
230208	48	48	72	219	58	14
230209	50	50	75	227	60	15
230210	55	55	83	247	65	18
230211	60	60	90	275	70	22
230212	65	65	98	299	77	26
230213	70	70	105	318	83	30
230214	75	75	112	342	90	35
230215	80	80	120	366	96	40
230216	85	85	128	389	102	45
230217	90	90	135	419	108	50

ISSA CODE	規格	d	W	L	d1	d2	安全工作負荷
ISSA CODE	TYPE	mm					S.W.L(TON)
230221	20	20	31	92	24	M24	2.5
230222	22	22	34	104	26	M24	3
230223	24	24	39	111	30	M30	3.6
230224	26	26	41	119	32	M30	4.2
230225	28	28	43	127	34	M33	4.8
230226	30	30	45	135	36	M36	5.4
230227	32	32	48	148	38	M36	6.2
230228	34	34	50	156	40	M39	7
230229	36	36	54	169	42	M42	8
230230	38	38	57	175	46	M45	9
230231	40	40	60	188	48	M48	10
230232	42	42	63	194	51	M48	11
230233	44	44	66	203	54	M48	12
230234	46	46	68	212	56	M48	13
230235	48	48	72	219	58	M56	14
230236	50	50	75	227	60	M56	15
230237	55	55	83	247	65	M64	18
230238	60	60	90	275	70	M64	22
230239	65	65	98	299	77	M72	26
230240	70	70	105	318	83	M80	30
230241	75	75	112	342	90	M80	35
230242	80	80	120	366	96	M90	40
230243	85	85	128	389	102	M90	45
230244	90	90	135	419	108	M100	50

ISSA CODE	規格	d	W	L	d1	d2	安全工作負荷
ISSA CODE	TYPE	mm					S.W.L(TON)
230251	6	6	11	32	8	M8	0.2
230252	8	8	14	40	10	M10	0.35
230253	10	10	17	48	12	M12	0.6
230254	12	12	20	55	15	M14	0.9
230255	14	14	24	63	17	M16	1.2
230256	16	16	26	70	19	M18	1.5
230257	18	18	29	84	21	M20	2
230258	20	20	31	92	24	M24	2.5
230259	22	22	34	104	26	M24	3
230260	24	24	39	111	30	M30	3.6
230261	26	26	41	119	32	M30	4.2
230262	28	28	43	127	34	M33	4.8
230263	30	30	45	135	36	M36	5.4
230264	32	32	48	148	38	M36	6.2
230265	34	34	50	156	40	M39	7
230266	36	36	54	169	42	M42	8
230267	38	38	57	175	46	M45	9
230268	40	40	60	188	48	M48	10

ISSA CODE	規格	d	W	L	d1	d2	安全工作負荷
ISSA CODE	TYPE	mm					S.W.L(TON)
230271	6	6	12	32	8	M8	0.15
230272	8	8	16	40	10	M10	0.3
230273	10	10	20	48	12	M12	0.5
230274	12	12	24	55	15	M14	0.7
230275	14	14	28	63	17	M16	0.9
230276	16	16	32	71	20	M20	1.2
230277	18	18	36	89	21	M20	1.3
230278	20	20	40	100	24	M24	1.8
